스팀덱에 SSD를 교체를 해보겠습니다.
스팀덱과 동시에 SSD를 주문했는데 한참 걸려서 받았네요

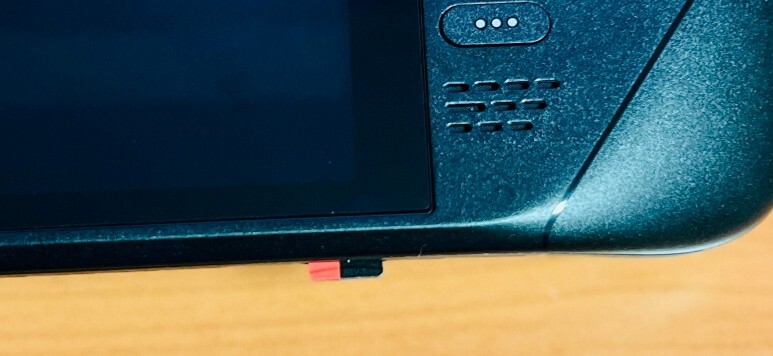

저와 비슷하게 SD카드를 먼저 구매해서 쓰고 계신 분들이라면
SD카드를 먼저 분리하시기 바랍니다.
SD카드를 분리하지 않고 하판 분해 시 SD카드가 부러질 수 있습니다.
드라이버는 PH1 +자 드라이버를 사용합니다.
PH0을 가지고 나사에 돌려봤는데 유격이 있더군요
잘못하면 나사 머리가 마모될 수 있습니다.
정전기 방지를 위해서 니트릴 장갑을 사용하시는 것을 권장 드립니다.
여기에서 지시되지 않은 다른 동작은 하지 마세요
(* 기판의 소자나 단자 등이 떨어질 수 있습니다.)
나사는 표시한 8개입니다.
같은 색 동그라미가 같은 크기의 나사입니다.
8개 나사를 모두 풀고

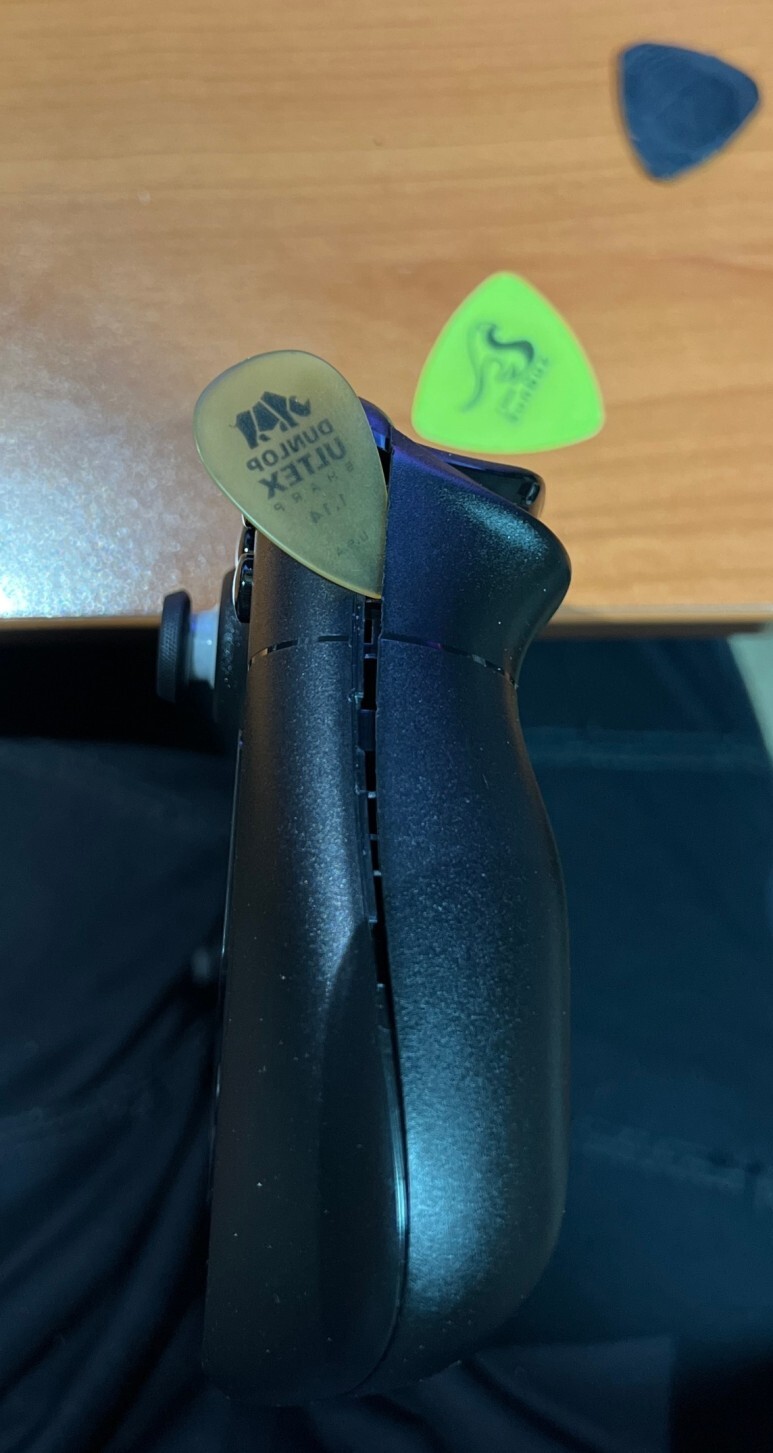

기타 피크나 헤라나 못쓰는 카드 등으로
R1, R2쪽에서 벌려줍니다.
제가 피크를 꽂은 부분을 집중적으로 벌려주면 됩니다.

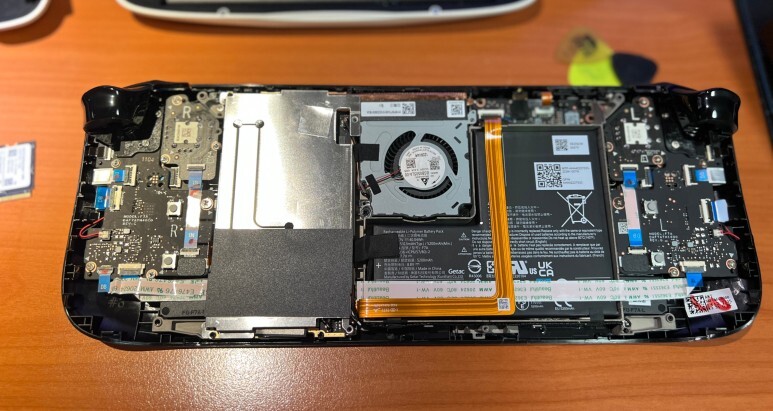

뒤판을 열면 이런 모양입니다.
(* 같은 색상의 동그라미는 같은 크기의 나사입니다.)
가운데는 은박 테이프를 떼야 보입니다.
(* 재조립 시 은박 테이프를 다시 붙여주세요)
3개의 나사를 모두 풀면 철판을 들어낼 수 있습니다.
철판은 서멀 패드와 맞닿아 있기 때문에 접착력이 어느 정도 있다는 점을 인지하세요.

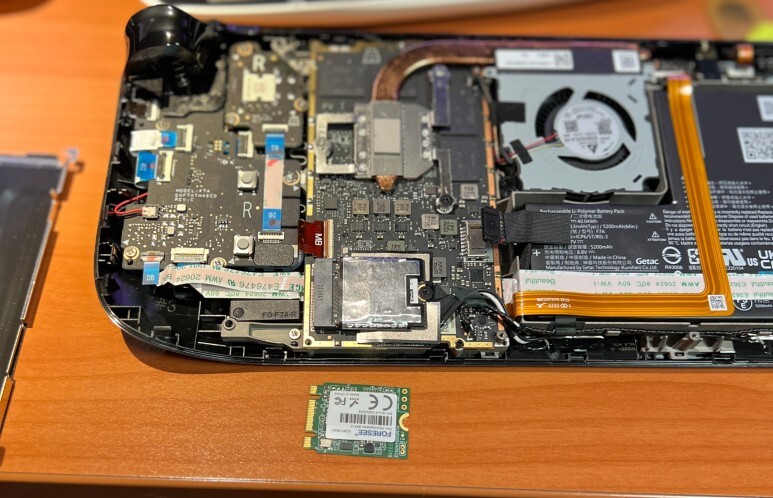

철판을 들어낸 사진입니다.
배터리 케이블을 뽑아줍니다.
케이블에 달려있는 검은색 천 재질을 잡고 연결된 플라스틱을 바깥으로 눌러주면서 뽑으면 됩니다.
표시된 나사(1개)를 풀어줍니다.
풀면 사진과 같이 대각선으로 조금 뜹니다.
기존 64G (왼쪽)
구매한 WD SN740 1T (중간)
기존 64G에 달려있던 은박지 (오른쪽)
은박지는 달아주려는 SSD에 이식합니다.
SSD를 장착하고 배터리 케이블을 다시 연결해 주세요
조립은 분해의 역순으로
나사 길이에 유의하여 조립해 줍니다.
조립은 더 쉽습니다.
(* SSD는 구매 즉시 다른 작업을 하지 않고 작업했습니다.)
